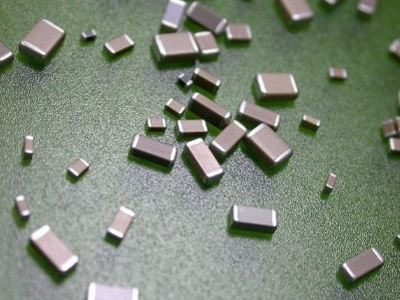

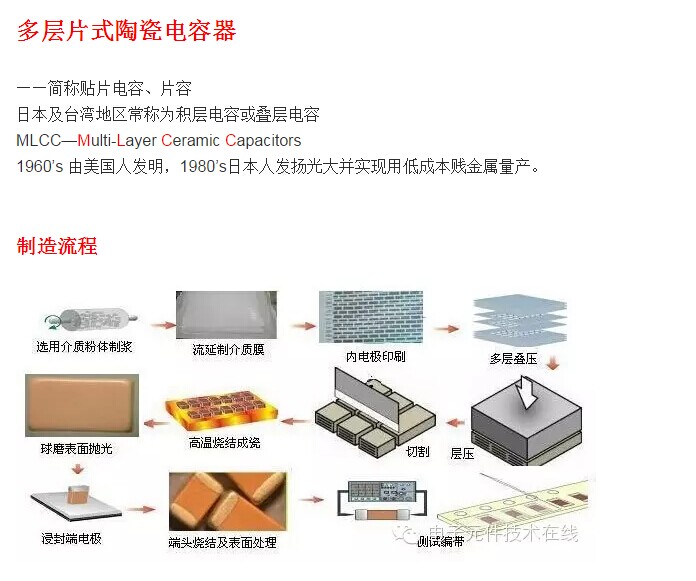

貼片電容全稱為：多層（積層，疊層）片式陶瓷電容器，也稱為貼片電容，片容。

貼片電容全稱為：多層（積層，疊層）片式陶瓷電容器，也稱為貼片電容，片容。

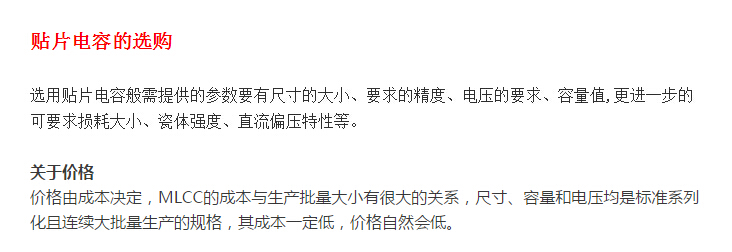

貼片電容的命名所包含的參數有貼片電容的尺寸、做這種貼片電容用的材質、要求達到的精度、要求的電壓、要求的容量、端頭的要求以及包裝的要求。一般訂購貼片電容需提供的參數要有尺寸的大小、要求的精度、電壓的要求、容量值、以及要求的品牌即可。

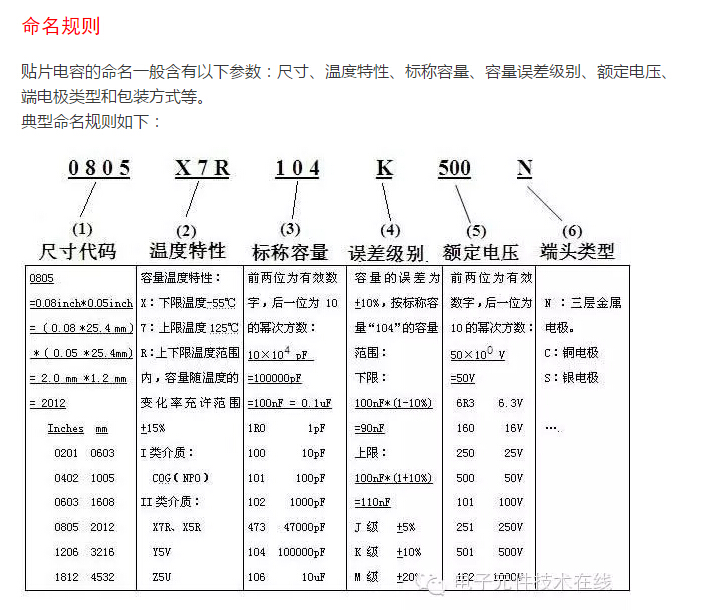

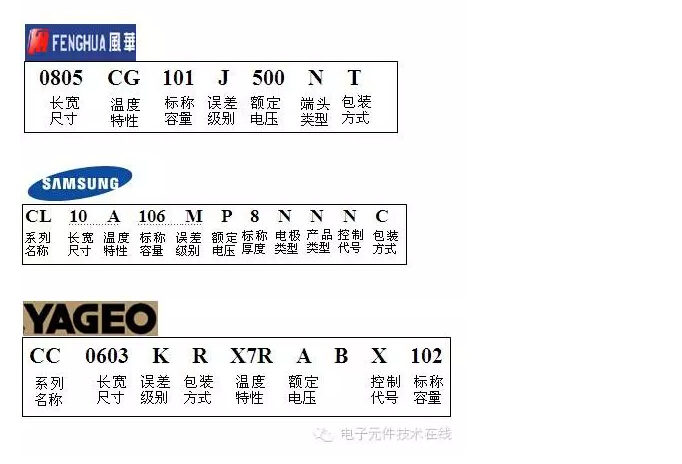

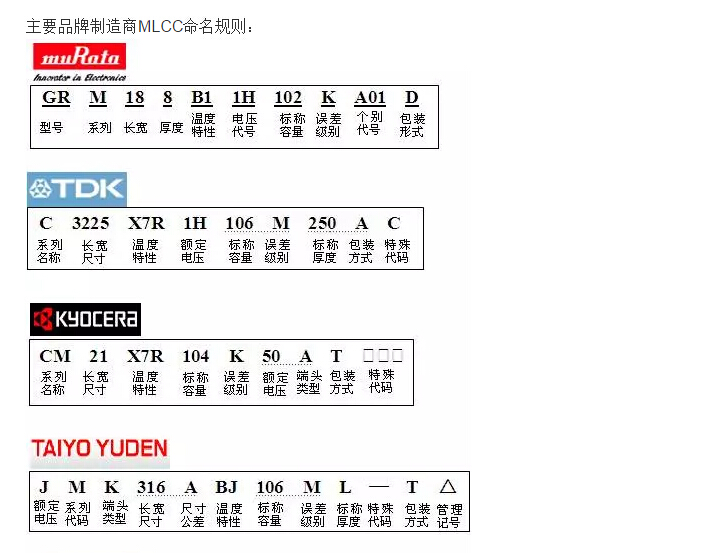

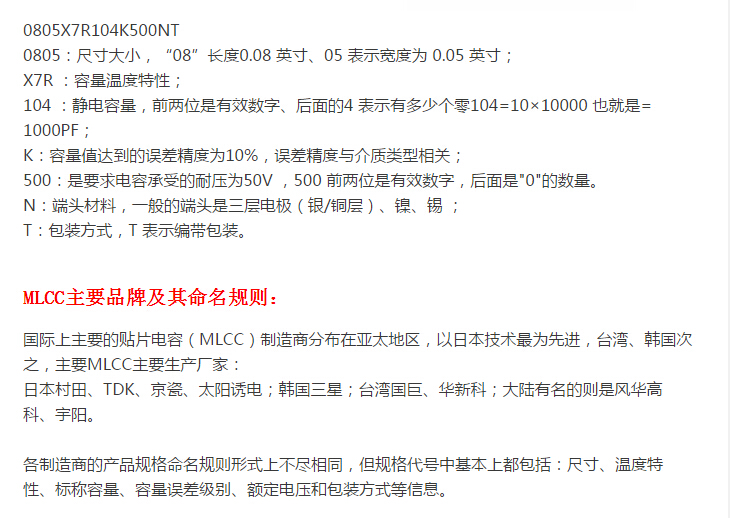

貼片電容的命名：

0805CG102J500NT

0805：是指該貼片電容的尺寸大小，是用英寸來表示的08 表示長度是0.08 英寸、05 表示寬度為 0.05 英寸

CG ：是表示做這種電容要求用的材質，這個材質一般適合于做小于10000PF以下的電容，102 ：是指電容容量，前面兩位是有效數字、后面的2 表示有多少個零102=10×100 也就是= 1000PF

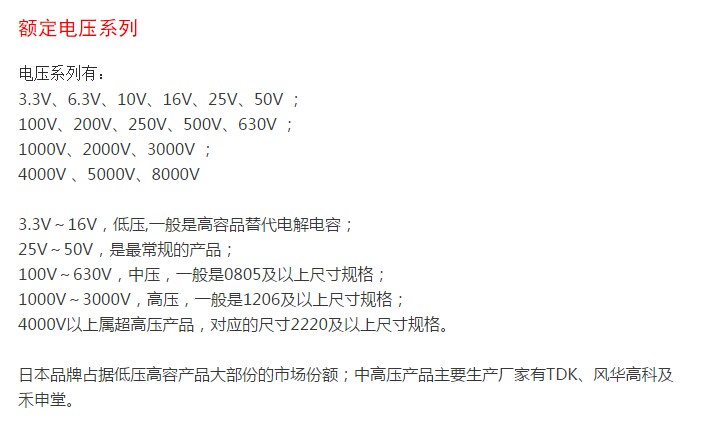

J：是要求電容的容量值達到的誤差精度為5%，介質材料和誤差精度是配對的500：是要求電容承受的耐壓為50V 同樣500 前面兩位是有效數字，后面是指有多少個零。

N：是指端頭材料，現在一般的端頭都是指三層電極（銀/銅層）、鎳、錫

T：是指包裝方式，T 表示編帶包裝， 貼片電容的顏色，常規見得多的就是比紙板箱淺一點的黃，和青灰色，這在具體的生產過程中會有產生不同差異 貼片電容上面沒有印字，這是和他的制作工藝有關（貼片電容是經過高溫?zé)Y(jié)面成，所以沒辦法在它的表面印字），而貼片電阻是絲印而成（可以印刷標記）。

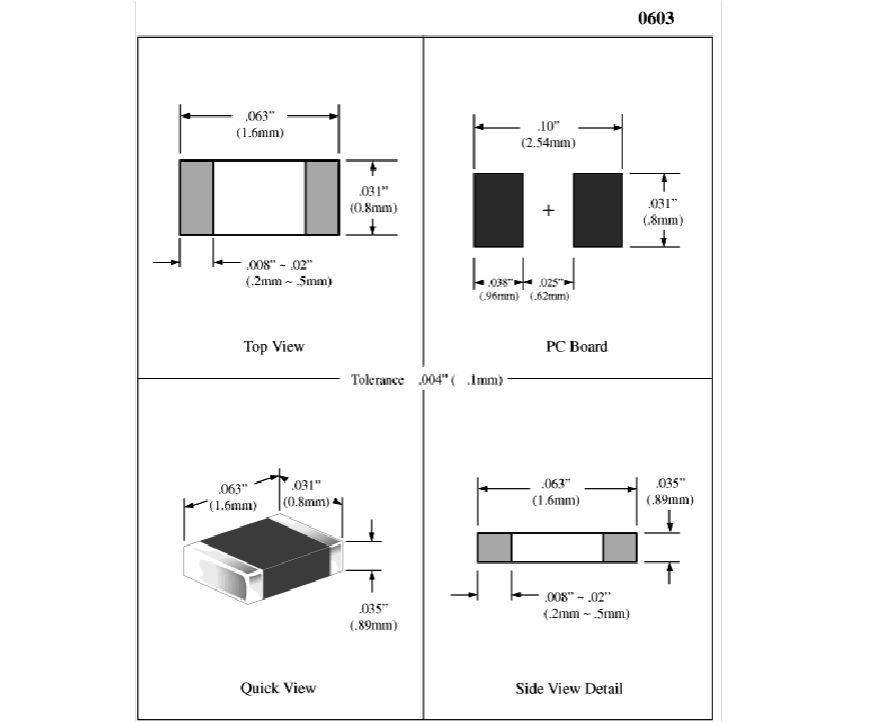

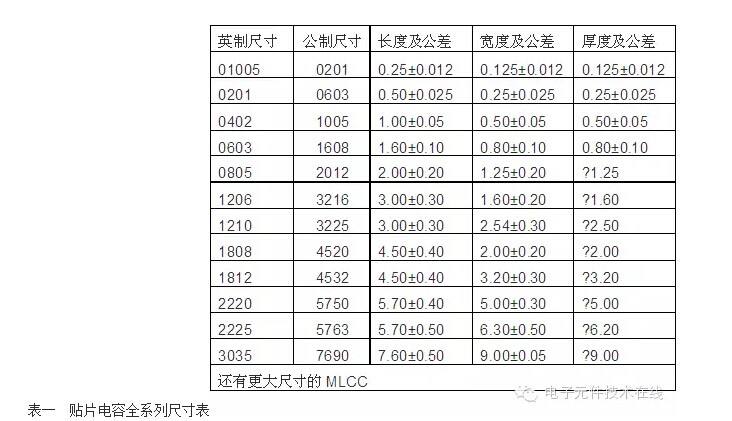

貼片電容有兩種尺寸表示方法，一種是以英寸為單位來表示，一種是以毫米為單位來表示，貼片電容的系列型號有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512，這些是英寸表示法， 04 表示長度是0.04 英寸，02 表示寬度0.02 英寸，其他類同型號尺寸。

貼片電容：可分為無極性和有極性兩類

無極性電容下述兩類封裝最為常見，即0805、0603；而有極性電容也就是我們平時所稱的電解電容，一般我們平時用的最多的為鋁電解電容，由于其電解質為鋁，所以其溫度穩定性以及精度都不是很高，而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D 四個系列，

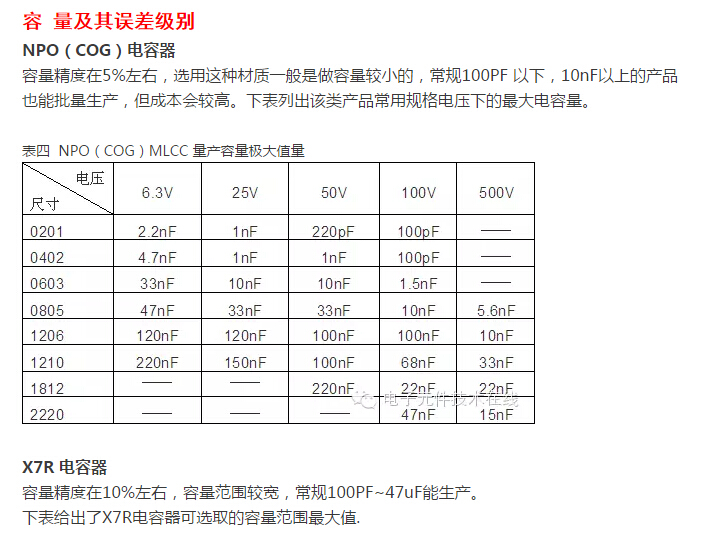

NPO電容器

NPO是一種最常用的具有溫度補償特性的單片陶瓷電容器。它的填充介質是由銣、釤和一些其它稀有氧化物組成的。

NPO電容器是電容量和介質損耗最穩定的電容器之一。

【什么是貼片電阻】

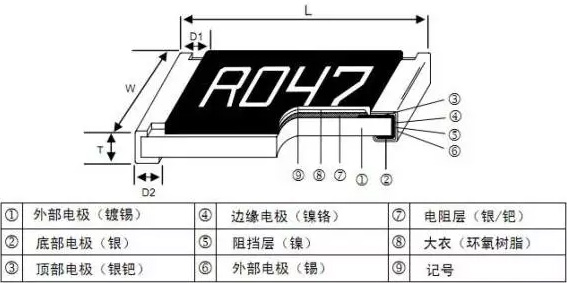

片式固定電阻器，從Chip Fixed Resistor直接翻譯過來的，俗稱貼片電阻(SMD Resistor) ，是金屬玻璃鈾電阻器中的一種。是將金屬粉和玻璃鈾粉混合，采用絲網印刷法印在基板上制成的電阻器。耐潮濕和高溫， 溫度系數小?？纱蟠蠊?jié)約電路空間成本，使設計更精細化。

【貼片電阻主要分類】

常規系列厚膜貼片電阻

常規系列薄膜貼片電阻

高精度高穩定性貼片電阻

低阻值貼片電阻

貼片電阻陣列

【國內貼片電阻的命名方法】

1、5%精度的命名：RS-05K102JT

2、1%精度的命名：RS-05K1002FT

R －表示電阻

S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

K －表示溫度系數為100PPM

102－5%精度阻值表示法：前兩位表示有效數字，第三位表示有多少個零，基本單位是Ω，102=1000Ω=1KΩ。1002是1%阻值表示法：前三位表示有效數字，第四位表示有多少個零，基本單位是Ω，1002=10000Ω=10KΩ。

J －表示精度為5%、F－表示精度為1%。

T －表示編帶包裝

貼片電阻阻值誤差精度有±1%、±2%、±5%、±10%精度，常規用的最多的是±1%和±5%，±5%精度的常規是用三位數來表示例 例512，前面兩位是有效數字，第三位數2表示有多少個零，基本單位是Ω,這樣就是5100歐，1000Ω=1KΩ,1000000Ω=1MΩ

為了區分±5%，±1%的電阻，于是±1%的電阻常規多數用4位數來表示 ，這樣前三位是表示有效數字，第四位表示有多少個零4531也就是4530Ω，也就等于4.53KΩ

【貼片電阻用途】

－ 高端計算機

－ 工業設備

－ 阻值范圍廣

－ 自動控制設備

－ 通訊設備　－ 醫療設備

－ 高科技多媒體電子設備

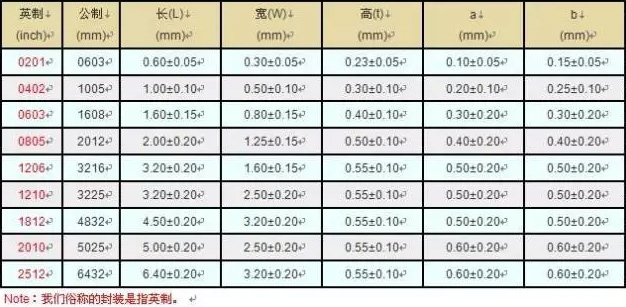

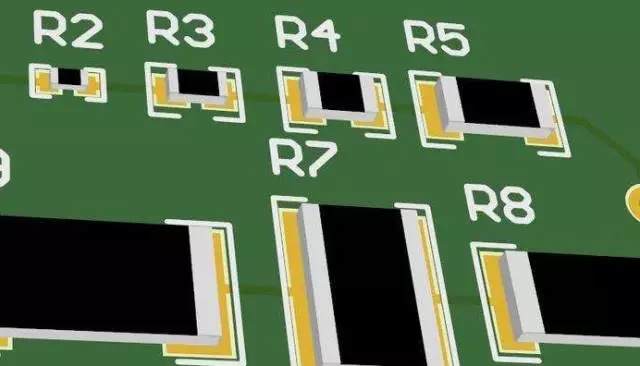

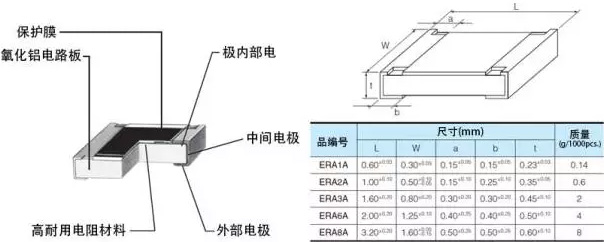

【封裝與尺寸表】

英制 公制 長(L)(mm) 寬(W)(mm) 高(mm) a(mm) b(mm)

0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05

0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10

0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20

0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20

1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20

1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20

1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20

2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20

2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20

注：貼片網絡電阻 RCN 系列是在真空中濺鍍上一層合金電阻膜于陶瓷基板上，加玻璃材保護層及三層電鍍而成，可靠度高，外觀尺寸均勻，精確且具有溫度系數與阻值公差小的特性。

【標識方法】

貼片元件具有體積小、重量輕、安裝密度高，抗震性強．抗干擾能力強，高頻特性好等優點，廣泛應用于計算機、手機、電子辭典、醫療電子產品、攝錄機、電子電度表及VCD機等。貼片元件按其形狀可分為矩形、圓柱形和異形三類。按種類分有電阻器、電容器，電感器、晶體管及小型集成電路等。貼片元件與一般元器件的標稱方法有所不同。

下面主要談?wù)勂瑺铍娮杵鞯淖柚禈?biāo)稱法：
片狀電阻器的阻值和一般電阻器一樣，在電阻體上標明．共有三種阻值標稱法，但標稱方法與一般電阻器不完全一樣。

數字索位標稱法

(一般矩形片狀電阻采用這種標稱法)

數字索位標稱法就是在電阻體上用三位數字來標明其阻值。它的第一位和第二位為有效數字，

第三位表示在有效數字后面所加“0”的個數．這一位不會出現字母。

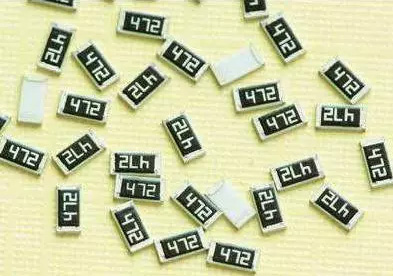

例如：“472′’表示“4700Ω”；“151”表示“150Ω”。 如果是小數．則用“R”表示“小數點”．并占用一位有效數字，其余兩位是有效數字。

例如：“2R4″表示“2．4Ω”；“R15”表示“0．15Ω”。

色環標稱法

(一般圓柱形固定電阻器采用這種標稱法)

貼片電阻與一般電阻一樣，大多采用四環(有時三環)標明其阻值。第一環和第二環是有效數字，第三環是倍率(色環代碼如表1)。例如：“棕綠黑”表示”15Ω”；“藍灰橙銀”表示“68kΩ”誤差±10%。

E96數字代碼與字母混合標稱法

數字代碼與字母混合標稱法也是采用三位標明電阻阻值，即“兩位數字加一位字母”，其中兩位數字表示的是E96系列電阻代碼．具體見附表2。它的第三位是用字母代碼表示的倍率(如表3)。例如：“51D”表示“332×103；332kΩ”；“249Y”表示“249×10-2；2.49"。

【貼片電阻基本參數】

貼片電阻有5種參數，即尺寸、阻值、允差、溫度系數及包裝。

1．尺寸系列貼片電阻系列一般有7種尺寸，用兩種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的EIA(美國電子工業協會)代碼，前兩位與后兩位分別表示電阻的長與寬，以英寸為單位。另一種是米制代碼，也由4位數字表示，其單位為毫米。不同尺寸的電阻，其功率額定值也不同。表1列出這7種電阻尺寸的代碼和功率額定值。

2．阻值系列 標稱阻值是按系列來確定的。各系列是由電阻的允差來劃分的(允差越小則阻值劃分得越多)，其中最常用的是E-24(電阻值的允差為±5%)，如表2所示。 貼片電阻表面上用三位數字來表示阻值，其中第一位、第二位為有效數，第三位數字表示后接零的數目。有小數點時用“R”來表示，并占一位有效位數。標稱阻值代號表示方法如表3所示。

3．允差貼片電阻(碳膜電阻)的允差有4級，即F級，±l%；G級，±2%；J級，±5%；K級，±10%。

4．溫度系數貼片電阻的溫度系數有2級，即w級，±200ppm/℃；X級，±lOOppm/℃。只有允差為F級的電阻才采用x級，其它級允差的電阻一般為w級。

5．包裝主要有散裝及帶狀卷裝兩種。
貼片電阻的工作溫度范圍為-55--+125℃，最大工作電壓與尺寸有關：0201最低，0402及0603為50V，0805為150V，其它尺寸為200V。

SUP美隆電子貼片電阻廠家產品的技術應用和貼片電阻規格電路圖以及貼片電阻規格的設計信息，是由封裝規格尺寸來確定，美隆電子作為貼片電阻品牌為大家提供相關參考信息：

貼片電阻功率是和對應的封裝不會改變，現在讓SUP美隆電子解答下功率、阻值、電壓、工作電流之間的關系;

如果有關于常規貼片電阻耐壓的疑問，歡迎在線咨詢QQ在線客服

工作電壓=√(P*R) , 過負載電壓=2.5*√(P*R) ,工作電流=√(P*R)

SUP美隆電子貼片電阻耐壓請查閱下表：

如有關貼片電阻瞬間功率的疑問，可撥打SUP美隆電子服務熱線 4008 864 564

貼片電阻規格命名方法、分類、尺寸功率信息與通信有工程科技和專業資料。內地度貼片電阻的命名方法:182是5%精度阻值表示法：前兩位數表示有效數字，第三位表示有多少個零，基本單位是Ω，182=1800Ω=1.8KΩ。

如果有關于常規貼片電阻耐壓的疑問，歡迎在線咨詢QQ在線客服

CR1206L182JT

CR -表示貼片電阻產品型號

182是5%精度阻值表示法：前兩位數表示有效數字，第三位表示有多少個零，基本單位是Ω，182=1800Ω=1.8KΩ。

1801是1%阻值表示法：前三位表示有效數字，第四位表示有多少個零，基本單位是Ω，1802=18000Ω=18KΩ。

J -表示精度為5%

F -表示精度為1%

T -表示編帶包裝

貼片電阻阻值誤差精度有±1%、±2%、±5%、±10%精度，常規用的最多的是±1%和±5%，±5%精度的常規是用三位數來表示例 例512，前面兩位是有效數字，第三位數2表示有多少個零，基本單位是Ω,這樣就是5100歐，1000Ω=1KΩ,1000000Ω=1MΩ

為了區分±5%，±1%的電阻，于是±1%的電阻常規多數用4位數來表示 ，這樣前三位是表示有效數字，第四位表示有多少個零4531也就是4530Ω，也就等于4.53KΩ

SUP美隆電子貼片電阻耐壓請查閱下表：

如有關貼片電阻瞬間功率的疑問，可撥打SUP美隆電子服務熱線 4008 864 564

在高科技環境中，片式元件現在都在使用機械焊接來提高效率，可少也有少數小型終端對貼片電阻還有使用手工焊接的，而手工焊接對貼片電阻規格的要注意什么?SUP美隆電子將貼片電阻廠家對手工焊接經驗分享給大家：

如果有關于常規貼片電阻耐壓的疑問，歡迎在線咨詢QQ在線客服

1.手工焊接時會發生什么問題?

①使用烙鐵修正時，當元件局部突然受熱，熱沖擊型裂紋就會發生

①使用烙鐵修正時，當元件局部突然受熱，熱沖擊型裂紋就會發生

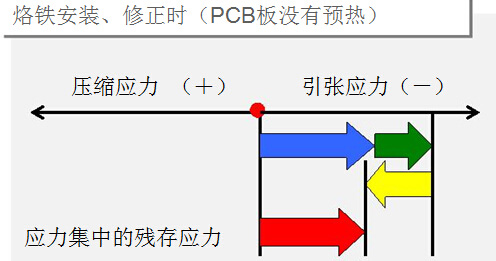

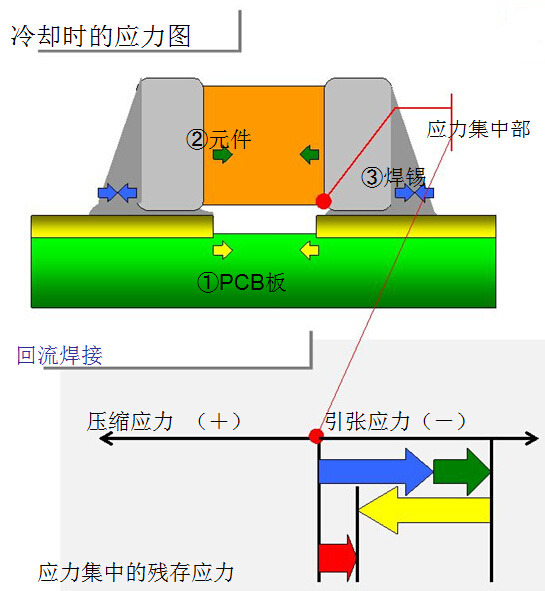

2.PCB板彎曲性劣化的機理

※元件能承受壓縮引力能力強，引張應力能力弱

①：PCB板收縮時產生的壓縮應力

②：元件收縮時產生的引張應力

③：焊錫收縮時產生的引張應力

烙鐵安裝時，PCB沒有預熱的場合，殘留的引張力比回流焊接時要大。

3.手工焊接的方法

①.焊接前,在焊盤上涂布焊錫漿料

②.在元件外部電極上涂布助焊劑

③.用電加熱器先對焊錫進行熔化

④.用鑷子夾住元件，放置到搭載位置，用熱風槍的熱風焊接一端的外部電極。

⑤.轉換基板的方向，用同樣的方法焊接另一端的電極將焊錫線置于焊盤的上方，用熱風槍進行熔化

⑥.自然冷卻

貼片電容、二三極管、貼片保險絲有儲存的要求，當然了貼片電阻也不例外，作為貼片電阻廠家產品儲存環境是最為重要的，SUP美隆電子貼片電阻品牌廠家將自己存儲方式提供給大家參考。

如果有關于常規貼片電阻耐壓的疑問，歡迎在線咨詢QQ在線客服

貼片電阻電容的保存和運輸要求

非裸包裝(說明：裸包裝是指物料的原包裝被拆分后的再存儲。)

存儲期限：

出貨起1年

1、防潮(說明：不要將貼片電容儲存在高溫和濕度高的地方，儲存環境)

①、 管控倉儲的溫度要求(15 ℃~ 35 ℃)、濕度要求(25 %~ 75 %)。

②、建議每天確認環境溫濕度是否在要求范圍內，發現異常時可以使用抽濕機或空調調節。

2、防擠壓/碰撞：

搬運儲存時防止外箱或卷盤發生形變

最后需要指出的是，產品存儲在高靜電環境下或者陽光、雨、雪或凝結情況中產品性能和焊接連接可能惡化。

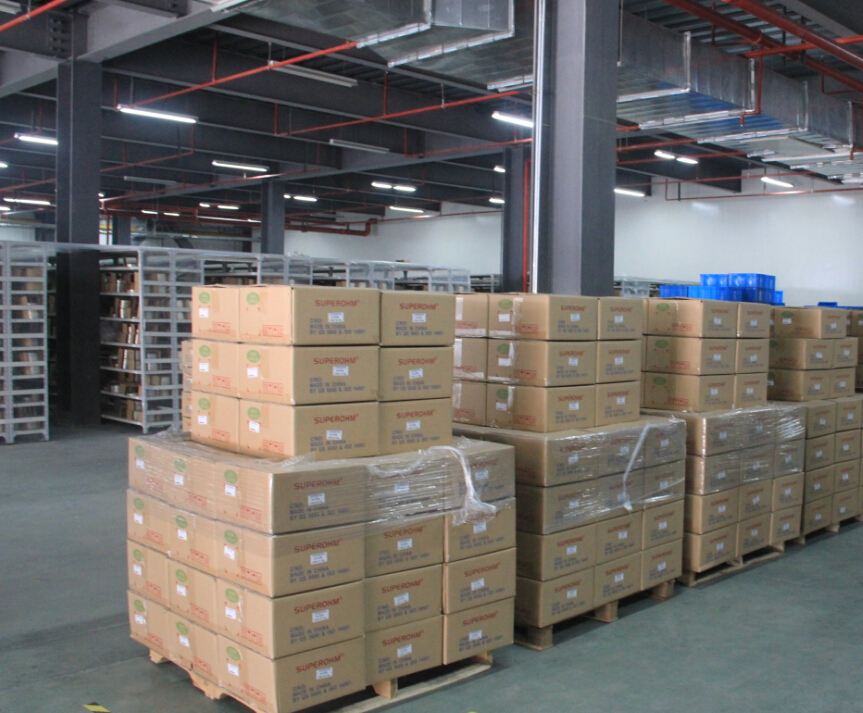

下圖是SUP美隆電子貼片電阻電容的保存環境

如有關貼片電阻瞬間功率的疑問，可撥打SUP美隆電子服務熱線 4008 864 564

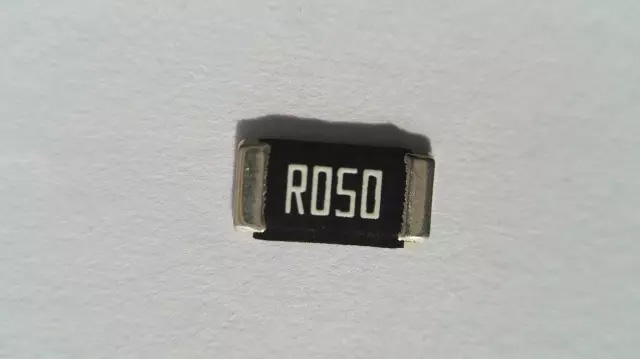

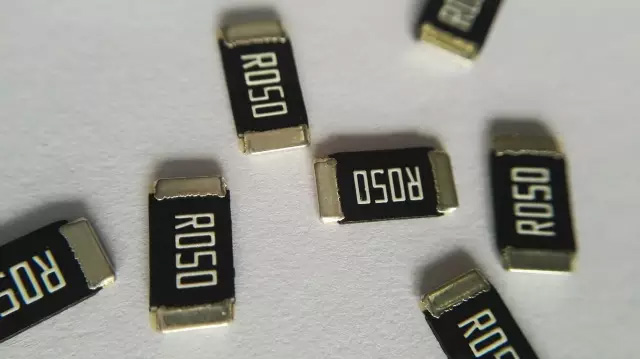

合金貼片電阻功率與超低阻貼片電阻功率的不同之處，兩款產品阻值同樣都是超低，但是由于原材料和生產工藝的技術不同生產出來的產品功率有著很大差異。現在SUP美隆電阻將這兩款貼片電阻信息提供給大家參考。

如果有關于常規貼片電阻耐壓的疑問，歡迎在線咨詢QQ在線客服

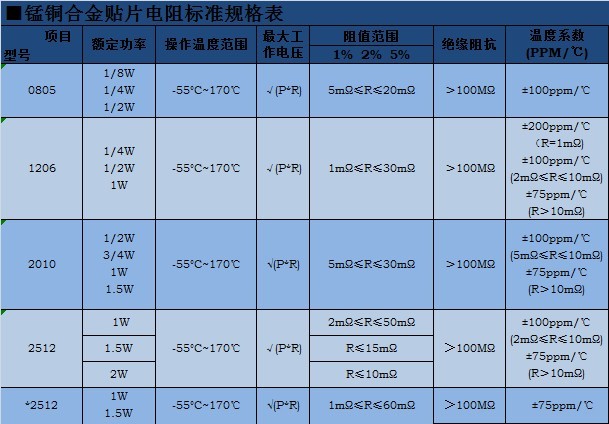

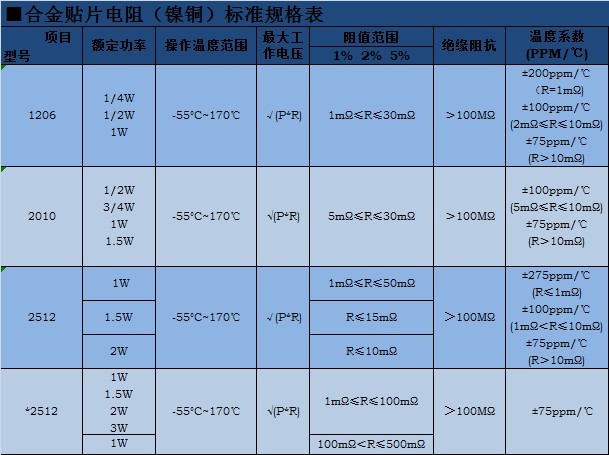

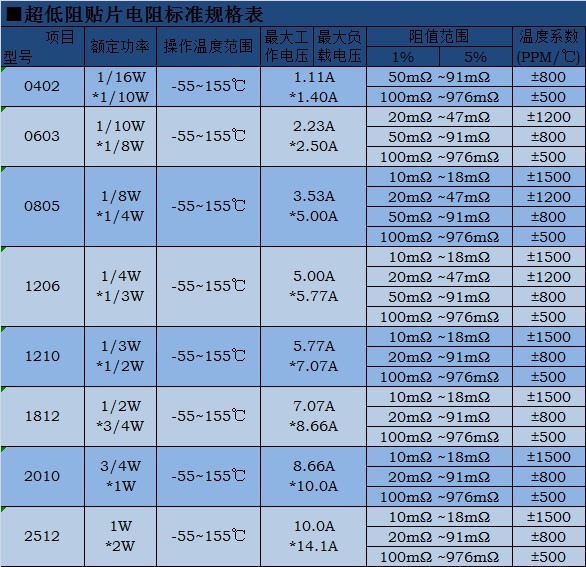

為了方便大家查詢超低阻合金貼片電阻和超低阻貼片電阻信息，我們編輯下表內容僅供大家使用時參考。

如有關貼片電阻瞬間功率的疑問，可撥打SUP美隆電子服務熱線 4008 864 564

現許多用戶都是要求產品輕小便于攜帶，終端廠商為了事項用戶群體需求，所以也對元器件的體積要求越來越小，而貼片電阻剛好滿足如今的標準。厚膜貼片電阻規格的阻值需要怎么識別?SUP美隆電子將電阻阻值表示表提供給大家參考

如果有關于常規貼片電阻耐壓的疑問，歡迎在線咨詢QQ在線客服

下面列出了常用的5%和1%精度貼片電阻的標稱值和換算值，僅供大家使用時參考。

電阻阻值換算關系

Ω= Ω

k = kΩ = 1,000 Ω

M = MΩ = 1,000,000 Ω

貼片電阻上的代碼一般標為3位數或4位數的，3位數精度為5%，4位數的精度為1%，

大家可以根據精度要求在下表挑選合適的代碼類型。

如有關貼片電阻瞬間功率的疑問，可撥打SUP美隆電子服務熱線 4008 864 564

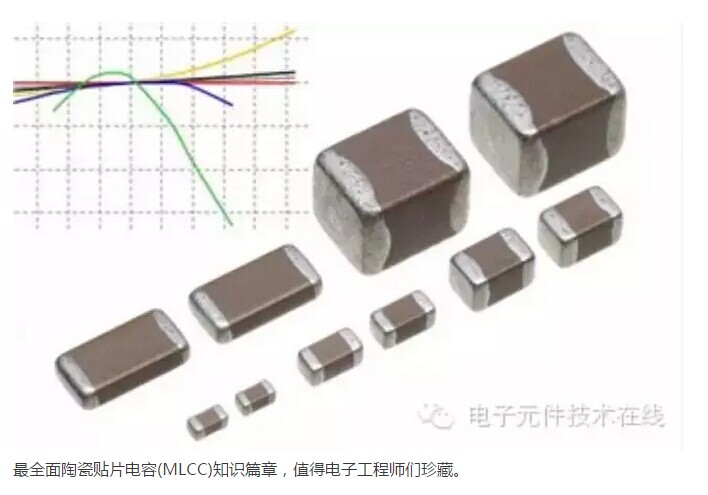

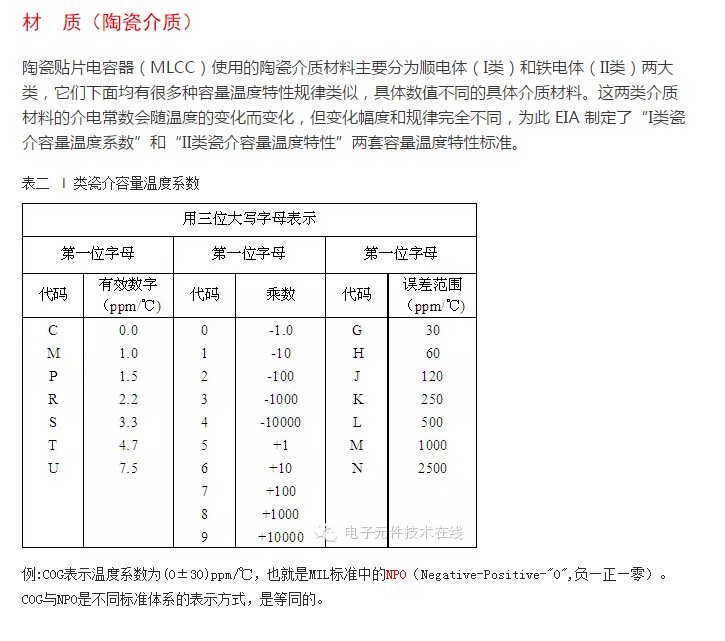

在實際應用中，主要是以下三種材質

(1)鋯酸鍶SrZrO3摻雜改性，主要制造NPO(COG)類MLCC

此種材質MLCC電性能相當穩定，幾乎不隨溫度，電壓、頻率和時間的變化而變化：

-55℃~ 125℃時容量變化率為0±30ppm/℃;

電容量隨頻率的變化小于±0.3ΔC;

電容量的漂移或滯后小于±0.05%;

電容量相對使用壽命的變化小于±0.1%;

NPO(COG)類MLCC適用于各種電路，包括穩定性要求要的高頻電路，常用于振蕩器、諧振器的槽路電容，以及高頻電路中的耦合電容。

通過優化設計制成的射頻電容器，使用頻率可高至3GHZ，其中美國ATC公司是RF-MLCC的標杠企業。

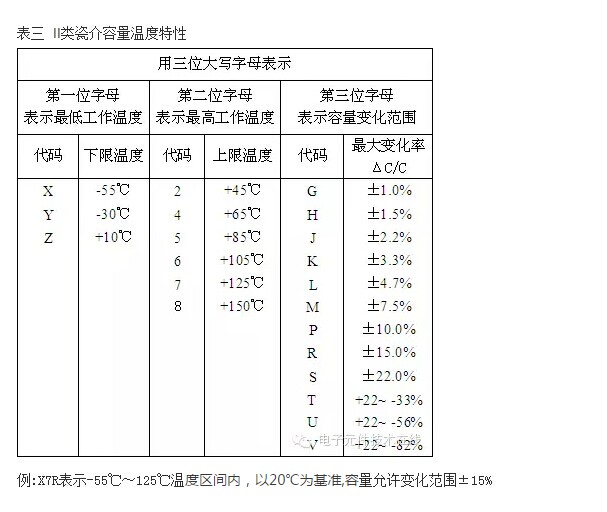

(2)鈦酸鋇BaTiO3摻雜改性，是X7R、X5R類MLCC產品的制造主材料

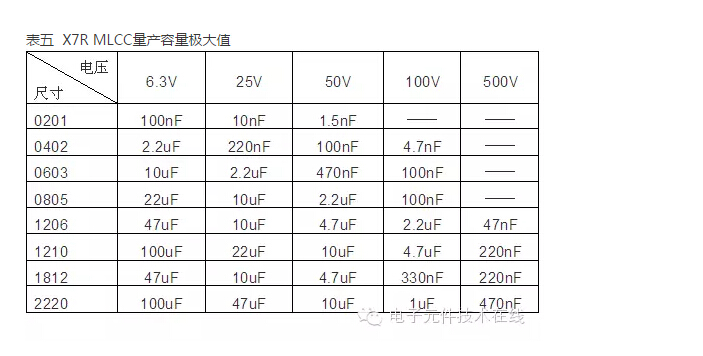

因NPO(COG)類MLCC能實現的容量不能滿足電路對更大電容量的要求，人們開發了此種鈦酸鋇基的X7R、X5R類MLCC。它在相同的體積下電容量可以做的比較大，X7R、X5R類MLCC電容量可以做到很高，高至100uF。

此種材質比NPO(COG)MLCC 穩定性差，X7R、X5R類MLCC的容量隨電壓、頻率條件和時間的變化而變化：

存在直流偏壓特性，即是說當電容器兩端加載較高直流電壓時，其有效容量會降低;

-55℃～125℃時容量變化率為+15%，變化曲線是非線性的;

大約每10年變化1%ΔC，表現為10年變化了約5%;

X7R、X5R類MLCC廣泛應用非高頻電路，是用量最大的一類電容器，占MLCC市場總量的60%以上。

(3)鈦酸鍶鋇BaSrTiO3摻雜改性，是Z5U、Y5V類MLCC產品的制造主材料

該類材質是為獲得比X7R、X5R類MLCC更大容量而開發應用的，這種材質能做到很高的容量，而且每單位容量成本較低。

Z5U、Y5V類MLCC其穩定性較差，對溫度電壓較敏感，使用溫度范圍較窄：

-30℃~85℃容量變化+ 22%～-82%;

存在很強烈的直流偏壓特性;

損耗大，達5%甚至更大;

盡管它的容量不穩定，但能實現可替代電解電容的容量級別，有一定的應用范圍，主要在退耦電路的應用中。

近年來由于X7R/X5R類產品制造技術的發展，通過不斷降低X7R/X5R類MLCC介質膜厚獲得的電容量已接近Y5V/Z5U MLCC的電容量水平。而Y5V/Z5U類材質因晶粒較大的特點，其介質厚度不能更進一步的降低，不能有效發展更高容量的產品。另外Y5V/Z5U類材質存在著損耗較大和可靠性較差的問題，所以Y5V/Z5U有逐步被淘汰之勢。

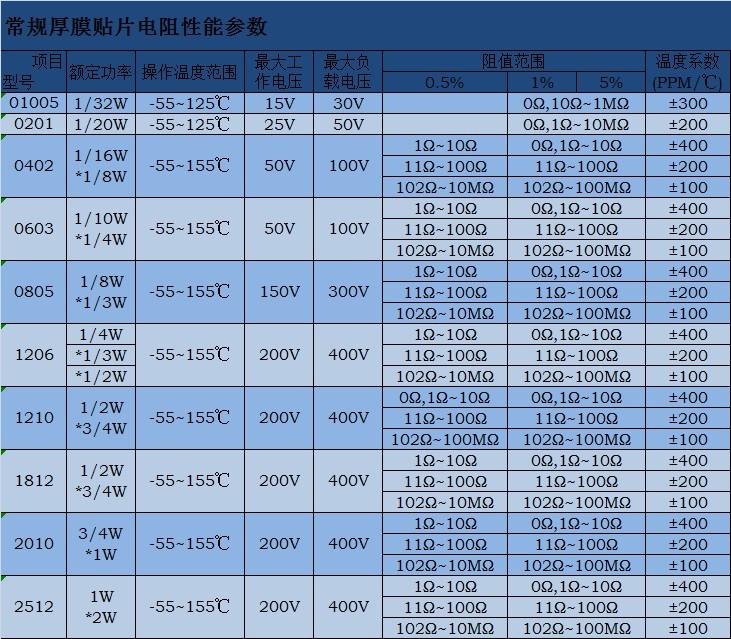

　　貼片電阻有沒有分1W，2W，3W，1/2W，1/4W功率的?或者應該問，貼片電阻最大功率是多少?常見的又是多大?

　　一般來說，常規情景下不同體積的功率是固定的，比如0402是1/16W、0603的是1/10W等等，針對這種情況有下表可供大家了解：

如有特殊功率需求，可在線咨詢客服人員進行了解
